热成像机芯 CM-256-10-CVBS

功能特性

n高灵敏度氧化钒非制冷探测器，支持256 × 192分辨率

n支持模拟信号输出

n支持自动、手动校正和背景校正

n支持热成像探测器防灼烧功能

n机型设计小巧，便于集成

n 规格参数

热成像

传感器类型

氧化钒(VOx)微测辐射热计

最大图像尺寸

256 × 192

像元尺寸

12μm

响应波段

8~14 μm

NETD（噪声等效温差）

≤50 mK(@25 °C,F#1.0)

MRAD（空间分辨率）

1.2

热成像镜头焦距

9.7 mm

视场角

18.1°(H) ×13.6°(V)，22.6°(D)

最小聚焦距离

2m

最大光圈值

F1.0

帧率

25Hz

图像显示

输出分辨率

720 × 576

电子放大

×1，×2，×4，×8

图像降噪

支持

坏点校正

支持

镜像

关、垂直、水平、中心

图像细节增强

支持

AGC模式

直方图

亮度调节

支持

伪彩模式

支持白热、黑热、融合1、彩虹、融合2、铁红1、铁红2等15种模式

对比度调节

支持

系统功能

接口

CVBS接口

系统参数

存储温度

 -45 °C ~ + 75 °C

存储湿度

＜90% RH

振动冲击

振动：正弦振动，20m/s²，3轴向
冲击：半正弦波，30g/11ms，3轴6向

工作温度

-40 °C~80 °C

重量

≤21 g

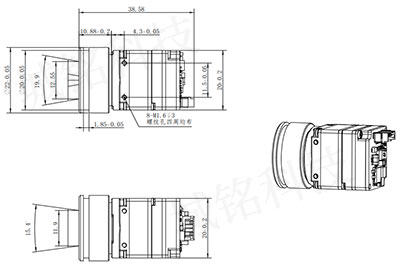

尺寸

38.58mm×20mm×20mm

功率

≤0.75 W

电源输入

DC 6 V-17 V
